נפות לתעשייה

נפה תעשייתית משמשת להפרדה, למיון ולסינון של אבקות, גרגרים, מוצקים ונוזלים כחלק מתהליכי ייצור ועיבוד. היא מאפשרת להפריד בין חלקיקים בגדלים שונים, להסיר גושים, חלקיקים זרים וחומר שאינו מתאים לדרישות התהליך, ולשמור על חומר אחיד להמשך הייצור.

אנו בח. אטר מספקים נפות לתעשייה במגוון שיטות פעולה ומבנים, ובהן נפות רוטטות, נפות צנטריפוגליות, נפות עגולות ומלבניות, נפות מעבדה, מפרידים סטטיים ושולחנות מיון. לצד הנפות אנו מציעים רשתות ורכיבים המותאמים לסוג החומר, לדרגת הסינון ולתפוקה הנדרשת.

כיצד פועלת נפה תעשייתית?

הנפה מעבירה את החומר על גבי רשת בעלת פתחים בגודל מוגדר. חלקיקים הקטנים מן הפתחים עוברים דרך הרשת, בעוד שחלקיקים גדולים יותר נשארים מעליה ומועברים לנקודת פריקה אחרת.

במערכת הכוללת כמה מפלסי ניפוי ניתן להפריד את החומר לכמה קבוצות גודל במהלך אחד. בדרך כלל הרשת בעלת הפתחים הגדולים יותר נמצאת במפלס העליון, וככל שיורדים בין המפלסים הפתחים נעשים קטנים יותר.

שיטת התנועה של החומר משתנה לפי סוג הנפה. קיימות נפות המבוססות על רטט, נפות הפועלות באמצעות תנועה סיבובית ומפרידים סטטיים המשמשים להפרדת מוצקים מנוזלים.

סוגי נפות לפי שיטת ניפוי וסינון

נפות לתעשייה פועלות בשיטות שונות, בהתאם לסוג החומר ולתהליך הייצור. לכל שיטת עבודה יתרונות אחרים, ולכן חשוב להתאים את הנפה לדרגת הסינון, לתפוקה ולמבנה הקו.

נפות רוטטות

נפות רוטטות משתמשות בתנועה מבוקרת כדי לקדם את החומר על פני הרשת ולהפריד אותו לפי גודל החלקיקים. הן יכולות להשתלב בתהליך רציף ולשמש למיון אבקות, גרגרים, חול, חצץ וחומרים נוספים.

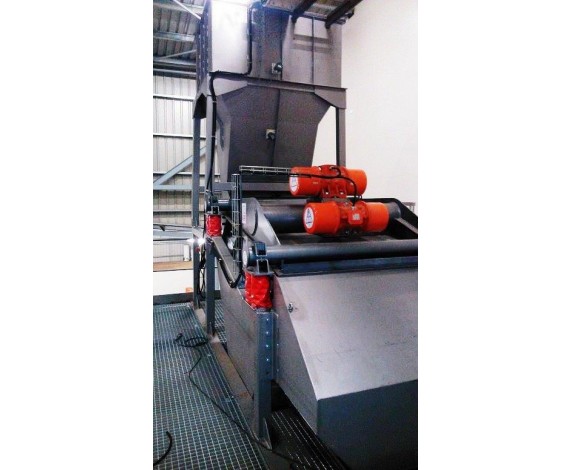

בהתאם ליישום ניתן לבחור בנפה בעלת מפלס ניפוי אחד או בכמה מפלסים, כך שכל קבוצת גודל תיאסף בנקודת פריקה נפרדת. מבנה זה מאפשר לשלב את הנפה כחלק מקו ייצור רציף, לפני ערבול, מינון, אריזה או שלבים תהליכיים נוספים.

בחלק מהמערכות ניתן להתאים את אופי הרטט ליישום. מנגנון ההנעה DELTA, לדוגמה, מאפשר ליצור ארבע תבניות רטט שונות ולהתאים את תנועת החומר למאפייניו ולתוצאת הניפוי הנדרשת.

נפות צנטריפוגליות

נפה צנטריפוגלית משתמשת בתנועה סיבובית כדי להעביר את החומר דרך רשת הסינון. היא יכולה להתאים לאבקות ולחומרים שבהם נדרש פירוק גושים, הסרת חלקיקים זרים או סינון כחלק מקו ייצור סגור. ביישומים מסוימים היא משמשת גם בתור מנפה לפני שלבי ערבול, מינון, אריזה או הזנה לציוד נוסף.

נפות GYRATORY

נפות GYRATORY פועלות באמצעות תנועה מעגלית מבוקרת, המסייעת לפזר את החומר על פני שטח הסינון ולהפריד בין חלקיקים בגדלים שונים. הן יכולות להתאים ליישומים שבהם נדרשת הפרדה עקבית, תוך התאמת המערכת למאפייני החומר, לקצב ההזנה ולמספר דרגות הסינון.

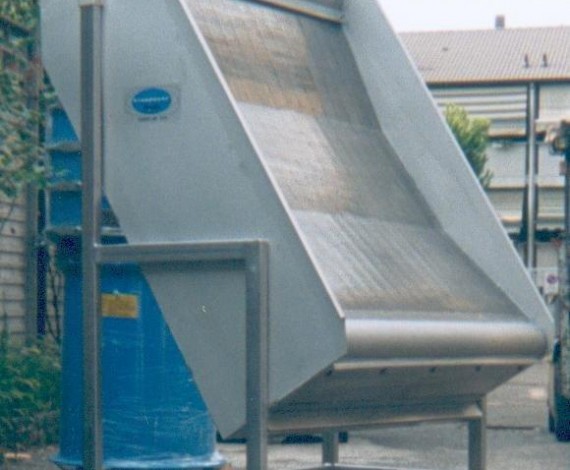

מפרידים סטטיים לסינון נוזלים

לצד ניפוי מוצקים קיימים פתרונות להפרדת מוצקים מנוזלים. מפריד סטטי מאפשר לנוזל לעבור דרך משטח הסינון, בעוד שחלקיקים מוצקים מופרדים ומופנים לנקודת פריקה אחרת. פתרונות אלה יכולים להשתלב בתעשיות המזון, התרופות והכימיה ובתהליכים שבהם יש צורך להפחית את כמות המוצקים בתוך זרם נוזלי.

נפה חשמלית תעשייתית

נפה חשמלית תעשייתית היא נפה שבה מנוע או יחידת הנעה יוצרים את התנועה הדרושה לתהליך הניפוי. ההנעה יכולה לייצר רטט, תנועה סיבובית או דפוס תנועה אחר, בהתאם למבנה הנפה ולחומר המעובד.

נפה חשמלית מקצועית עשויה להתאים לתהליכים שבהם נדרשות עבודה רציפה, תפוקה קבועה ושליטה טובה יותר בתנועת החומר.

שולחנות מיון

שולחנות מיון משמשים להפרדה ולמיון של חומרים לפי מאפיינים כמו גודל, משקל או התנהגות בתנועה. הם יכולים להשתלב בתהליכים שבהם נדרשת הפרדה רציפה של החומר לפני המשך עיבוד, אריזה או שינוע. בחירת שולחן המיון נעשית בהתאם לסוג החומר, לרמת ההפרדה הנדרשת, לתפוקה ולמבנה קו הייצור.

מבנה ותצורה של הנפות

מבנה הנפה והתצורה שלה משפיעים על אופן זרימת החומר, שטח הסינון ומספר דרגות ההפרדה.

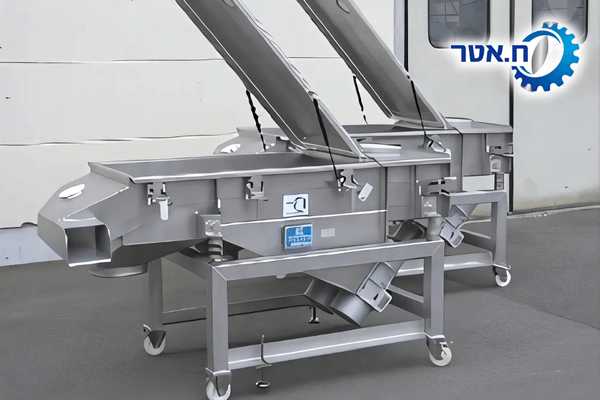

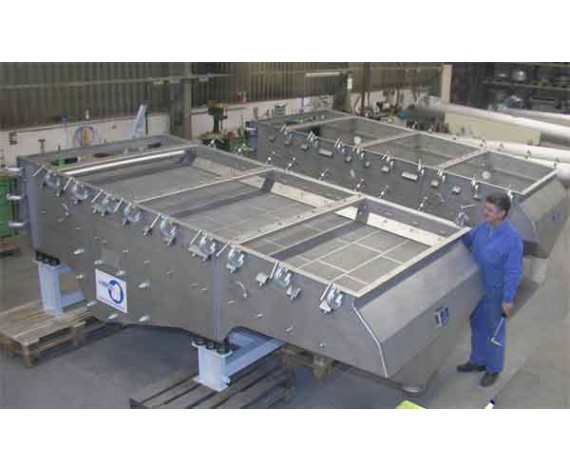

נפות עגולות ומלבניות

נפות עגולות ומלבניות נבחרות לפי מבנה הקו, כמות החומר, מספר דרגות ההפרדה והשטח הזמין להתקנה. נפה עגולה יכולה להתאים לתהליכי סינון קומפקטיים, בעוד שנפה מלבנית מאפשרת משטח סינון רחב ותנועה לאורך כמה אזורי הפרדה. מבנה הנפה והרשתות מותאם לחומר, לתפוקה ולדרגת הסינון הנדרשת.

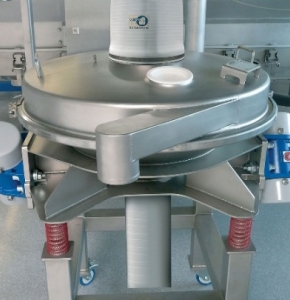

בחלק מהנפות העגולות פתחי הכניסה והיציאה מסודרים באותו קו, והמבנה הקומפקטי מאפשר לשלב את המערכת גם במקומות שבהם שטח ההתקנה מוגבל. בדגמים מסוימים, כאשר כמות האבק גבוהה, ניתן להתאים את מיקום פתח הפריקה סביב היקף המכונה, בהתאם למבנה קו הייצור.

נפה בעלת מפלס אחד או כמה מפלסים

נפה בעלת מפלס אחד משמשת בדרך כלל להפרדה בין שתי קבוצות גודל. לעומתה, מערכת הכוללת כמה מפלסי ניפוי יכולה להפריד את החומר לכמה קבוצות במהלך אחד. במערכת כזו הרשת הגסה יותר מותקנת בדרך כלל בחלק העליון, והרשתות העדינות יותר נמצאות במפלסים שמתחתיה. כל קבוצת גודל מופנית לנקודת פריקה נפרדת.

נפה ניידת או נפה קבועה

נפות יכולות להשתלב כחלק קבוע מקו הייצור או להיבנות כפתרון שניתן להעביר בין נקודות עבודה. נפה ניידת עשויה להתאים למקומות שבהם נדרש שימוש בכמה אזורים, בעוד שנפה קבועה מתאימה לתהליך רציף שבו החומר מוזן לאותה נקודה באופן קבוע. הבחירה תלויה בשטח הזמין, בתפוקה, בתדירות השימוש, במשקל המערכת ובאופן החיבור לציוד נוסף.

ניקוי, תחזוקה והחלפת רשתות

בתהליכים שבהם עוברים בין חומרים או בין דרגות סינון שונות, חשוב שניתן יהיה לפתוח את הנפה, לנקות את תא הניפוי ולהחליף את הרשתות במהירות. בחלק מהנפות ניתן לבצע ניקוי יסודי של גוף הנפה ושל מסגרות הרשת, לצד החלפה מהירה של הרשתות בהתאם לדרגת הסינון הנדרשת.

מבנה נגיש מסייע לצמצם את זמני הטיפול, להפחית הצטברות של חומר ולשמור על תהליך סינון עקבי.

נפות לפי תחום היישום

נפות תעשייתיות מותאמות גם לענף שבו הן פועלות ולמאפייני החומר שאותו הן נדרשות לסנן. הן נבדלות בדרישות הניקוי, בחומרי המבנה, בתפוקה ובדרגת הסינון.

נפות לתעשיית המזון

בתעשיית המזון משמשות נפות להפרדת אבקות, קמחים, סולת, תבלינים, גרגרים וחומרי גלם נוספים. נפה לקמח או נפת קמח תעשייתית יכולה לשמש להסרת גושים וחלקיקים זרים ולשמירה על חומר אחיד לפני ערבול, אריזה או המשך עיבוד.

בהתאם לתהליך ניתן להשתמש במנפה לקמח, במסנן קמח, בנפה לסולת או בנפות המותאמות לחומרים אבקתיים נוספים. כאשר קיימות דרישות ניקוי או התאמה לתהליכי מזון, ניתן לבחור בנפת נירוסטה בעלת מבנה המאפשר גישה נוחה לרשתות ולחלקים הבאים במגע עם החומר.

ליישומים בתעשיות המזון והתרופות קיימות נפות המיוצרות מנירוסטה, למעט יחידת ההנעה. המבנה האטום לאבק והגישה הנוחה לניקוי מתאימים לתהליכים שבהם נדרש ניקוי שוטף וצמצום הצטברות של חומר בתוך המערכת.

בחירת הנפה נעשית לפי קצב ההזנה, נטיית החומר להידבק, רמת הלחות, דרגת הסינון והצורך בהפעלה רציפה.

נפות מעבדה

נפות מעבדה מיועדות לבדיקת דגימות, לקביעת התפלגות גודל החלקיקים ולבחינת תהליכי סינון בקנה מידה קטן. הן משמשות במעבדות מחקר ופיתוח, בבקרת איכות ובמפעלים המעוניינים לבדוק חומר לפני מעבר לתהליך תעשייתי מלא.

תוצאות הבדיקה מאפשרות להשוות בין חומרי גלם, לעקוב אחר אחידות התהליך ולבחון כיצד שינויים בייצור משפיעים על התפלגות גודל החלקיקים. מערכת נפות מעבדתית יכולה לכלול כמה רשתות בדרגות סינון שונות, המאפשרות למיין דגימה למספר קבוצות גודל.

נפות חול וחומרי בנייה

במחצבות, במפעלי בטון ובתעשיית חומרי הבנייה משמשות נפות חול להפרדה בין חול דק, חצץ, אגרגטים וחלקיקים בגדלים שונים. במערכות אלה ניתן לשלב כמה מפלסי ניפוי, כאשר כל מפלס מפריד קבוצת גודל אחרת. כמו כן, נפות משמשות גם לניפוי פסולת בנייה, חומרים במתקני RDF, דשנים וקומפוסט. ביישומים אלה יש להתאים את מבנה הנפה, חוזק הרשת, שטח הסינון והתפוקה לעומסים ולמאפייני החומר.

נפות לשימוש באזורים נפיצים

ליישומים שבהם קיימת סכנה להיווצרות אבק או גז נפיץ זמינות נפות המתאימות לעבודה באזורי פיצוץ אבק 21 ו־22 ובאזורי פיצוץ גז 1 ו־2. הבחירה במערכת מתאימה נעשית לפי מאפייני החומר, סביבת ההתקנה, שיטת ההפעלה ודרישות הבטיחות של התהליך.

נפות לענפי תעשייה נוספים

נפות תעשייתיות משתלבות גם בתעשיות נוספות כמו תעשיית הכימיה, התרופות, הפלסטיק, הדשנים ומחזור הפסולת. בכל ענף משתנים סוג החומר, דרגת ההפרדה, דרישות הניקוי, סביבת העבודה והתפוקה, ולכן מבנה הנפה והרשתות נבחר בהתאם ליישום.

כיצד לבחור נפה מקצועית?

בחירת נפה מקצועית צריכה להתבסס על מאפייני החומר, דרגת הסינון, התפוקה ותנאי העבודה בקו הייצור. לא מספיק להתייחס רק למידות הנפה, משום שגם גודל הרשת, מהירות העבודה, מספר מפלסי הניפוי ואופן ההזנה משפיעים על איכות ההפרדה.

גודל הרשת ודרגת הסינון

רשת הנפה נבחרת לפי גודל החלקיקים שאותם רוצים להעביר או להפריד. גודל הפתחים יכול להימדד במילימטרים או במספר מש.

הביטוי נפה 50 מש, לדוגמה, מתאר דרגת סינון מסוימת. עם זאת, ההתאמה אינה נקבעת לפי מספר המש בלבד, אלא גם לפי קוטר החוט, סוג החומר, צורת החלקיקים והתפוקה הנדרשת. כמו כן, במערכת הכוללת כמה רשתות ניתן לשלב דרגות סינון שונות ולהפריד את החומר לכמה קבוצות גודל במהלך אחד.

גודל הנפה ומהירות העבודה

גודל הנפה ומהירות פעולתה משפיעים על התפוקה, זמן השהייה של החומר ואיכות ההפרדה. נפה גדולה יכולה לטפל בכמות חומר גבוהה יותר, אך עליה להתאים לשטח ההתקנה ולמבנה הקו.

גם מהירות העבודה נבחרת לפי החומר. חומר עדין, שביר או דביק עשוי לדרוש תנועה מתונה יותר, בעוד שחומרים אחרים זקוקים לרטט חזק יותר כדי להתקדם על גבי הרשת ולצמצם הצטברות.

נתונים נוספים שיש לבדוק

בעת בחירת הנפה יש להתייחס גם לנתונים הבאים:

• סוג החומר ומצבו: אבקה, גרגרים, מוצקים או נוזל המכיל חלקיקים.
• גודל החלקיקים לפני ואחרי הסינון.
• התפוקה הנדרשת.
• מספר קבוצות הגודל שיש להפריד.
• רמת הלחות והנטייה של החומר להידבק.
• רגישות החומר לשבירה.
• חומרי המבנה ותנאי הסביבה.
• דרישות הניקוי והתחזוקה.
• אופן ההזנה והפריקה.
• שילוב הנפה בציוד המינון, השינוע, הערבול או האריזה הקיים.

בתהליכים שבהם נדרשת בקרת איכות קבועה, הנפה יכולה לשמש גם להסרת גופים זרים, לפירוק גושים ולשמירה על התפלגות עקבית של גודל החלקיקים.

התאמה נכונה מסייעת לשפר את איכות ההפרדה, לצמצם אובדן של חומר תקין ולשמור על רציפות תהליך הייצור.

דגמים ומערכות ניפוי מבית ח. אטר

אנו בח. אטר מספקים נפות תעשייתיות מתקדמות, ובהן מערכות מתוצרת Vibra Schultheis הגרמנית, לצד דגמי ניפוי ופתרונות נוספים המותאמים לחומרים ולתהליכים שונים.

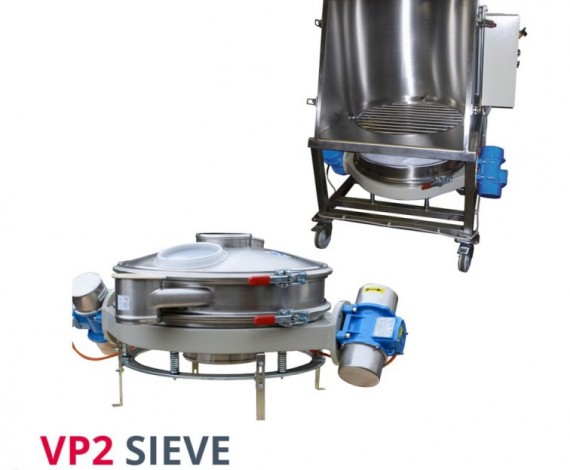

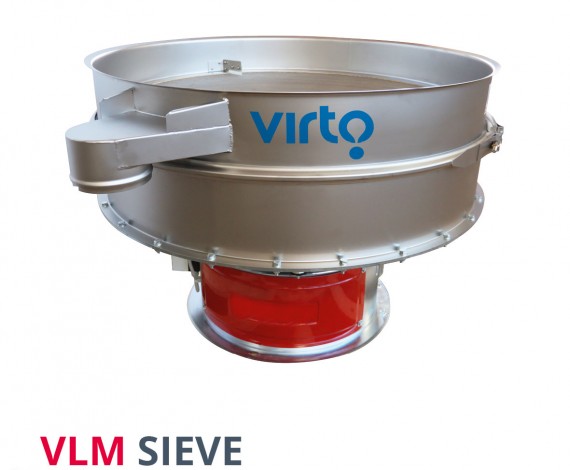

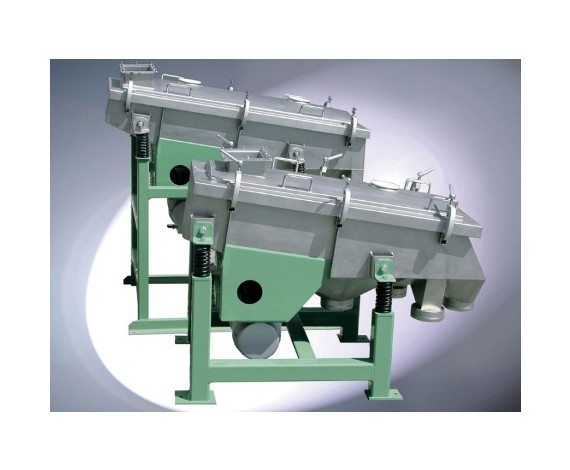

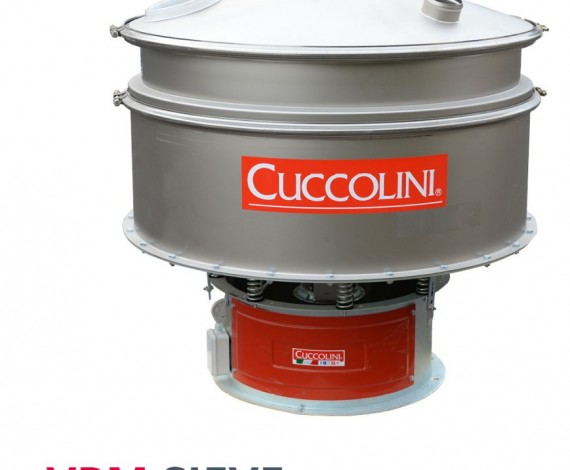

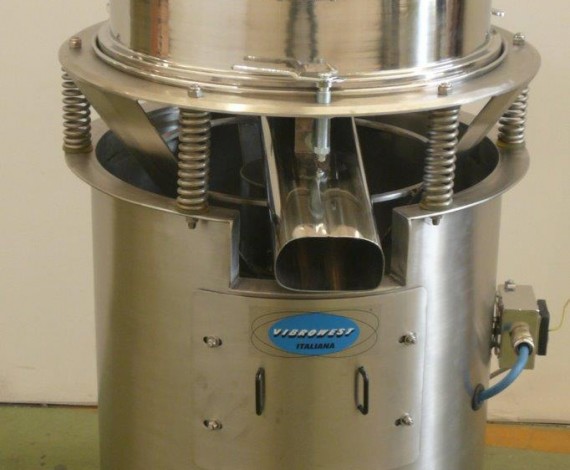

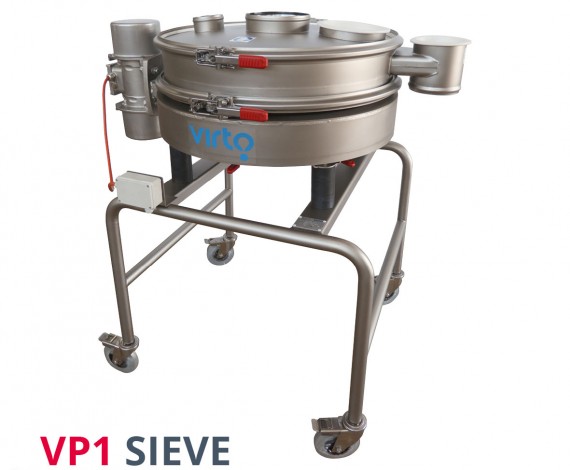

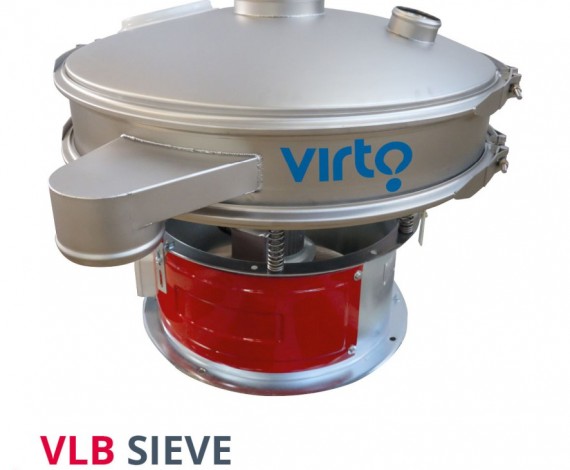

המגוון כולל נפה אוניברסלית מדגם G, מערכת נפות, נפה PB, דגמי Virto PM, Virto LB, Virto LM, Virto P1 ו־Virto P2, וכן נפות מסדרת WESTON.

הדגמים והמערכות נבדלים במבנה, בשיטת הפעולה, בשטח הסינון וביישומים שאליהם הם מיועדים. הבחירה נעשית בהתאם לסוג החומר, לדרגת ההפרדה, לתפוקה, למספר מפלסי הניפוי, לתנאי ההתקנה ולמבנה התהליך.

הניסיון שלנו במערכות שינוע, סינון וטיפול בחומרים מאפשר לבחון את הנפה כחלק מקו הייצור כולו, לרבות ההזנה, המיון, האיסוף והעברת החומר להמשך התהליך.

לבחירת נפה תעשייתית המתאימה לחומר ולדרישות הייצור שלכם, צרו עמנו קשר.
